Оптична стабілізація FPV: як вибрати утримання позиції без GPS
Що означає optical flow, як відрізнити утримання дрона від стабілізації картинки та на що дивитися при виборі модуля.

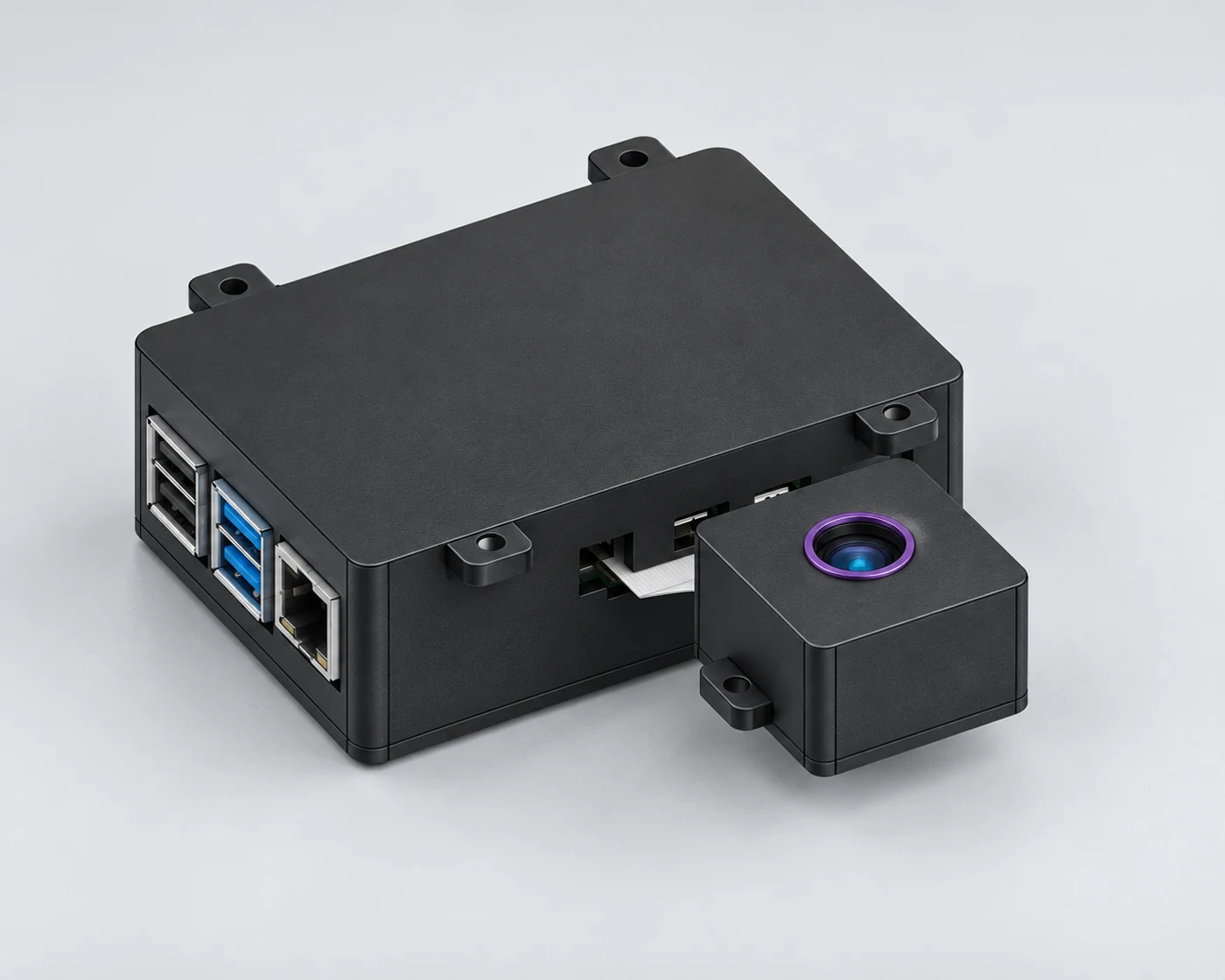

Оптичне позиціонування використовує зображення поверхні для оцінки руху дрона. Нижня камера спостерігає за деталями у кадрі, а зміщення цих деталей є джерелом даних для компенсації дрейфу. HARDLINE FLOW — модуль на Raspberry Pi 4B з виносною камерою на CSI-шлейфі для інтеграції з сумісною системою керування.
Стабілізація дрона та стабілізація відео
Коли шукають «оптична стабілізація FPV», можуть мати на увазі дві різні задачі. Утримання позиції допомагає контролеру зменшувати переміщення апарата відносно поверхні. Стабілізація відео обробляє зображення або рух камери для плавнішої картинки.
| Функція | Що використовує | Що отримує оператор |
|---|---|---|
| Оптичне утримання позиції | Видимі деталі поверхні, камеру та дані контролера | Джерело даних для компенсації горизонтального дрейфу |
| GPS/GNSS-позиціонування | Супутникові навігаційні сигнали | Оцінку географічних координат для сумісної навігаційної системи |
| Стабілізація відео | Обробку кадрів або стабілізований підвіс | Плавнішу картинку; саме по собі це не утримує дрон над точкою |
Оптичний потік і Position Hold простими словами
Optical flow, або оптичний потік, описує видиме зміщення деталей між кадрами. Position Hold — назва режиму утримання положення. Це пов’язані поняття: оптичний потік може бути одним із джерел даних для такого режиму, а рішення про корекцію руху приймає сумісний польотний контролер.
Поворот чи нахил камери також змінює зображення. Тому в конфігурації FLOW поряд із кадрами використовуються дані орієнтації контролера. Камера спрямована вниз, а обчислювальний блок і камера мають окремі корпуси для зручного розміщення на рамі.
Локальне утримання не дорівнює глобальній навігації. За назвою «без GPS» не слід автоматично припускати повернення додому, політ за маршрутом або визначення координат на карті: це окремі функції системи.
Як вибрати модуль оптичної стабілізації
- Завдання. Уточніть, чи потрібна компенсація дрейфу над поверхнею, стабілізація відео або навігація за маршрутом.
- Контролер і прошивка. Підтримка оптичного потоку та режиму утримання важливіша за сам факт наявності вільного роз’єму.
- Місце камери. У кадрі має бути поверхня, а не елементи рами, кабелі чи інше обладнання.
- Компонування. Зіставте габарити корпусів, кріплення, живлення та довжину шлейфа з вашим бортом.
- Умови роботи. Оптика, висота, швидкість і доступне освітлення визначають якість видимих деталей.
У характеристиках HARDLINE FLOW наведені конструкція, розміри та вимоги до інтеграції. Вартість і комплект постачання узгоджуються під платформу.
Чому текстура поверхні важлива
Контрастні нерухомі деталі допомагають оцінювати зміщення між кадрами. Однотонна підлога, вода, відблиски, темрява або рухомі об’єкти в кадрі можуть погіршувати оцінку. Із висотою деталі поверхні стають дрібнішими; вібрації та змазування також впливають на зображення.
Утримання залежить від якості доступних даних. Ручне керування й поведінка при втраті оптичних орієнтирів визначаються польотним контролером. Під час вибору комплектації варто описати реальні умови використання, а не тільки назву рами.
Довідка про загальний принцип: оптичне утримання в документації ArduPilot. Сумісність конкретного модуля з контролером узгоджується окремо.
