- Оператор та інтернетКоманди до наземної станції
- Starlink Mini → Raspberry PiМережевий канал та інтерфейс керування
- ELRS TX → антена YagiРадіопередавання до сумісного ELRS-приймача
НАЗЕМНА СТАНЦІЯ / РЕТРАНСЛЯТОР FPV
INTERNET ↔ FPVHARDLINE
RELAY.Ретранслятор FPV
через інтернет та ELRS
Керування — в ELRS.
Відео — в інтернет.

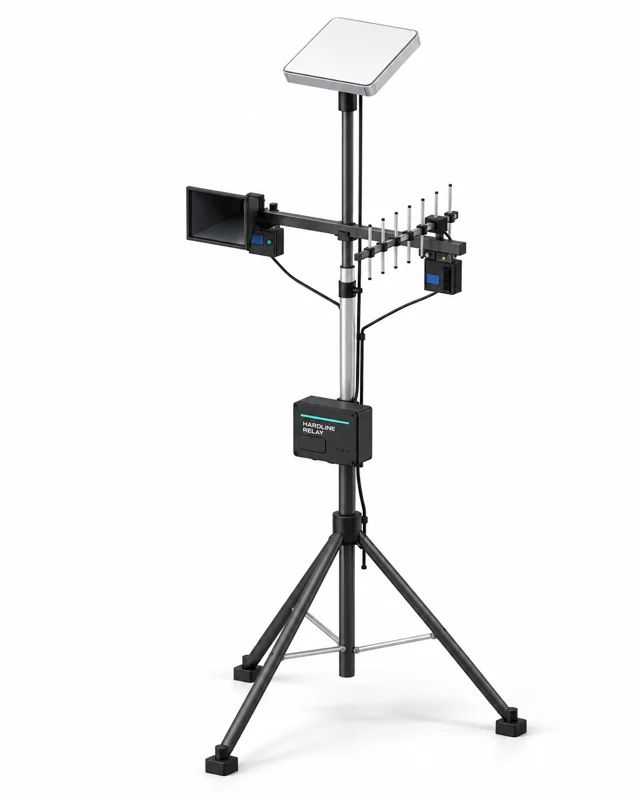

Щоглова станція для дистанційної роботи з FPV-платформою. Starlink Mini забезпечує інтернет, Raspberry Pi об’єднує інтерфейси, а окремі антени працюють із керуванням ELRS та аналоговим відео.
Ціна та комплектація — за запитом.
МЕРЕЖА І РАДІО В ОДНІЙ СТАНЦІЇ
Два напрямки.
Зрозумілий шлях сигналу.
Станція передає команди з мережі в радіоканал керування та повертає прийняту аналогову картинку як IP-відео.
- Аналоговий VTX на бортуВідеосигнал до наземної станції
- Рупор → SKYZONE RXПриймання аналогової картинки
- AV / USB → Raspberry Pi → інтернетЗахоплення, кодування та передавання IP-відео
ELRS передає керування. Для відео використовується окремий аналоговий тракт із модулем AV/USB-захоплення.
МОЖЛИВОСТІ СТАНЦІЇ
Поставити ближче.
Працювати віддалено.
Інтернет у місці встановлення
Starlink Mini на верхньому кронштейні та Ethernet-підключення до обчислювального блока. Альтернативний мережевий канал узгоджується в комплектації.
Команди через ExpressLRS
Окремий передавач ELRS із напрямленою антеною Yagi. Частотне виконання підбирається до приймача на вашому борту.
Аналогова картинка в IP
Приймач SKYZONE, рупорна антена та AV/USB-захоплення утворюють зворотний відеотракт до оператора через мережу.
Винесені антени
Телескопічна щогла з триногою, окрема траверса для радіоблоків і кріплення термінала з регулюванням нахилу.
Модульне обслуговування
Знімна кришка обчислювального корпуса, окремі вузли приймання й передавання та доступне прокладання кабелів уздовж щогли.
Комплект під платформу
ELRS-діапазон, відеоприймач, живлення, інтерфейс оператора й кріплення погоджуються разом із комплектом станції.

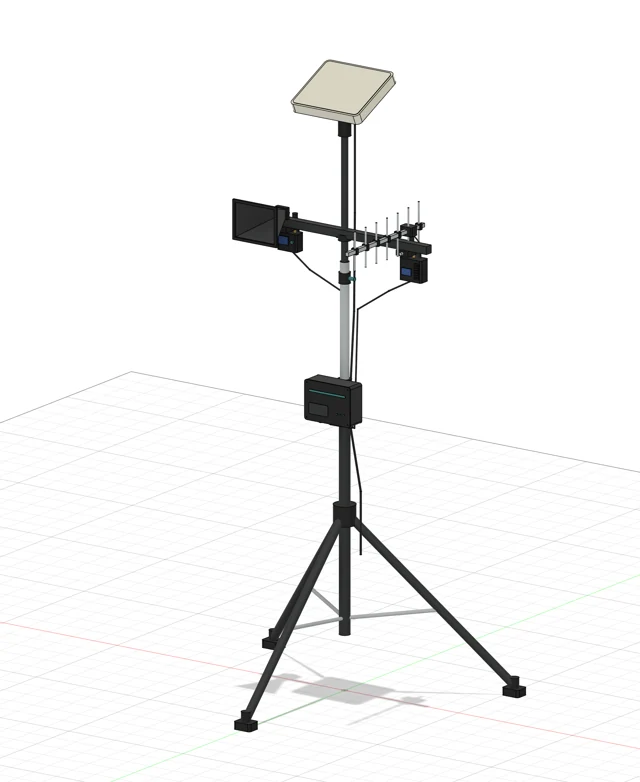

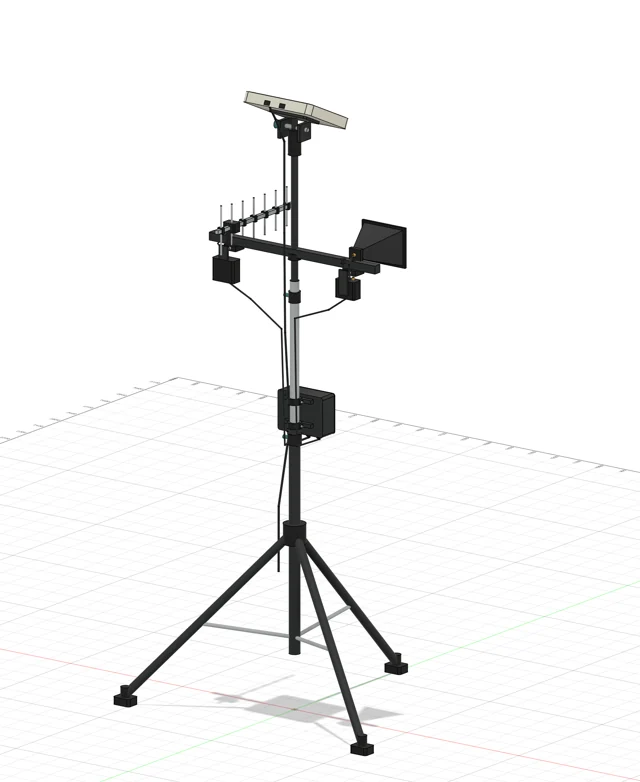

КОНСТРУКЦІЯ HARDLINE RELAY
Радіо — на траверсі.
Обчислення — в корпусі.
- Верхній ярус
- Starlink Mini на опорі з регульованим нахилом і відкритим оглядом неба.

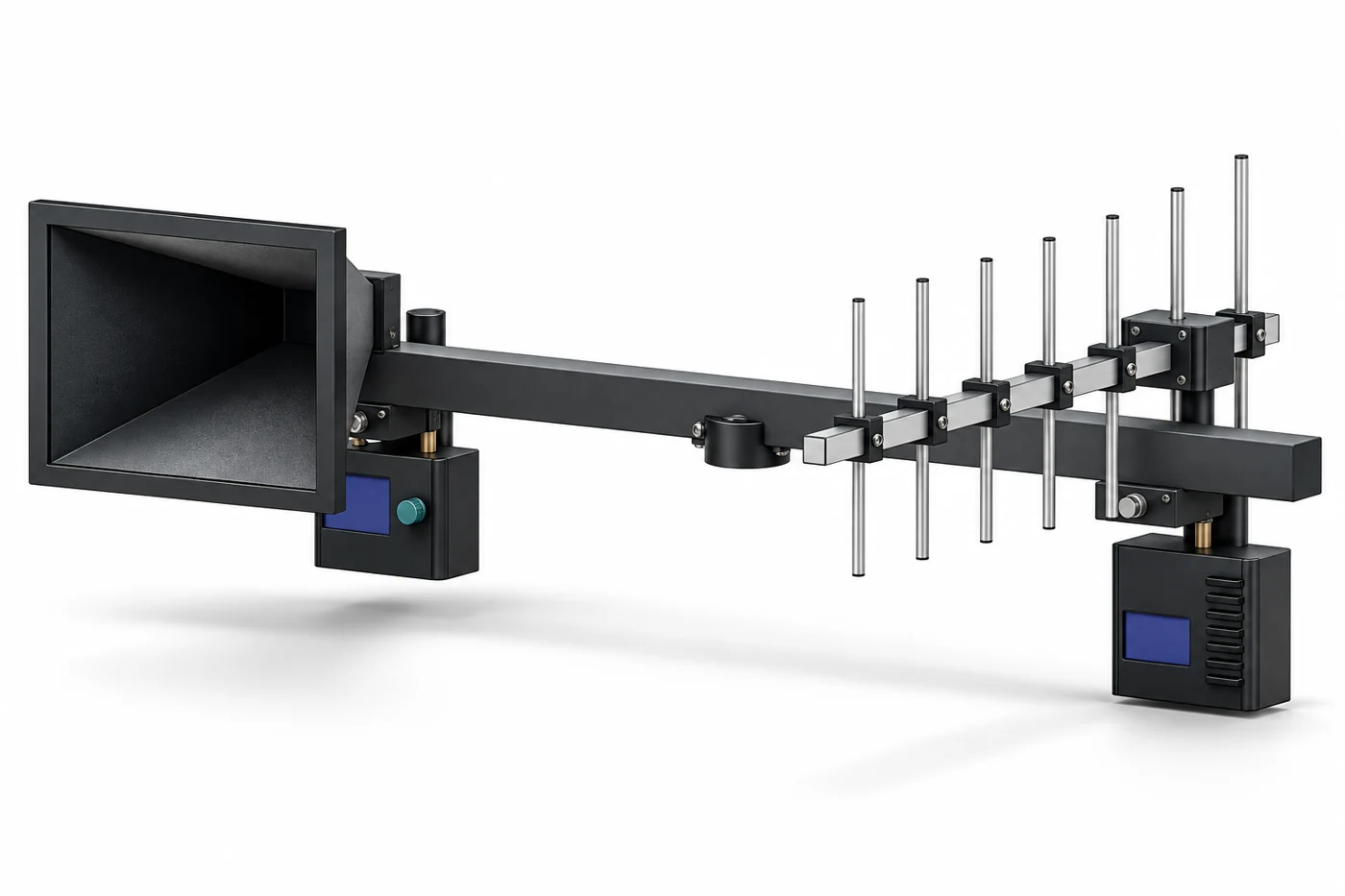

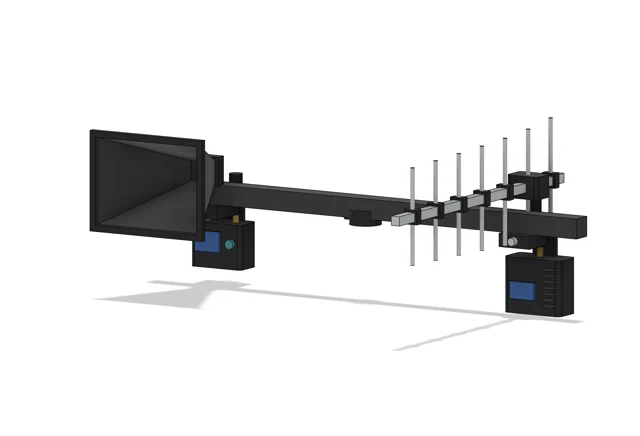

- Радіотраверса
- З одного боку — рупор зі SKYZONE RX, з іншого — антена Yagi з ELRS TX. Окремі кронштейни для кожного вузла.
- Нижній блок
- Корпус Raspberry Pi 4B, USB-захоплення аналогового відео, інтерфейсного модуля та розподілу живлення.

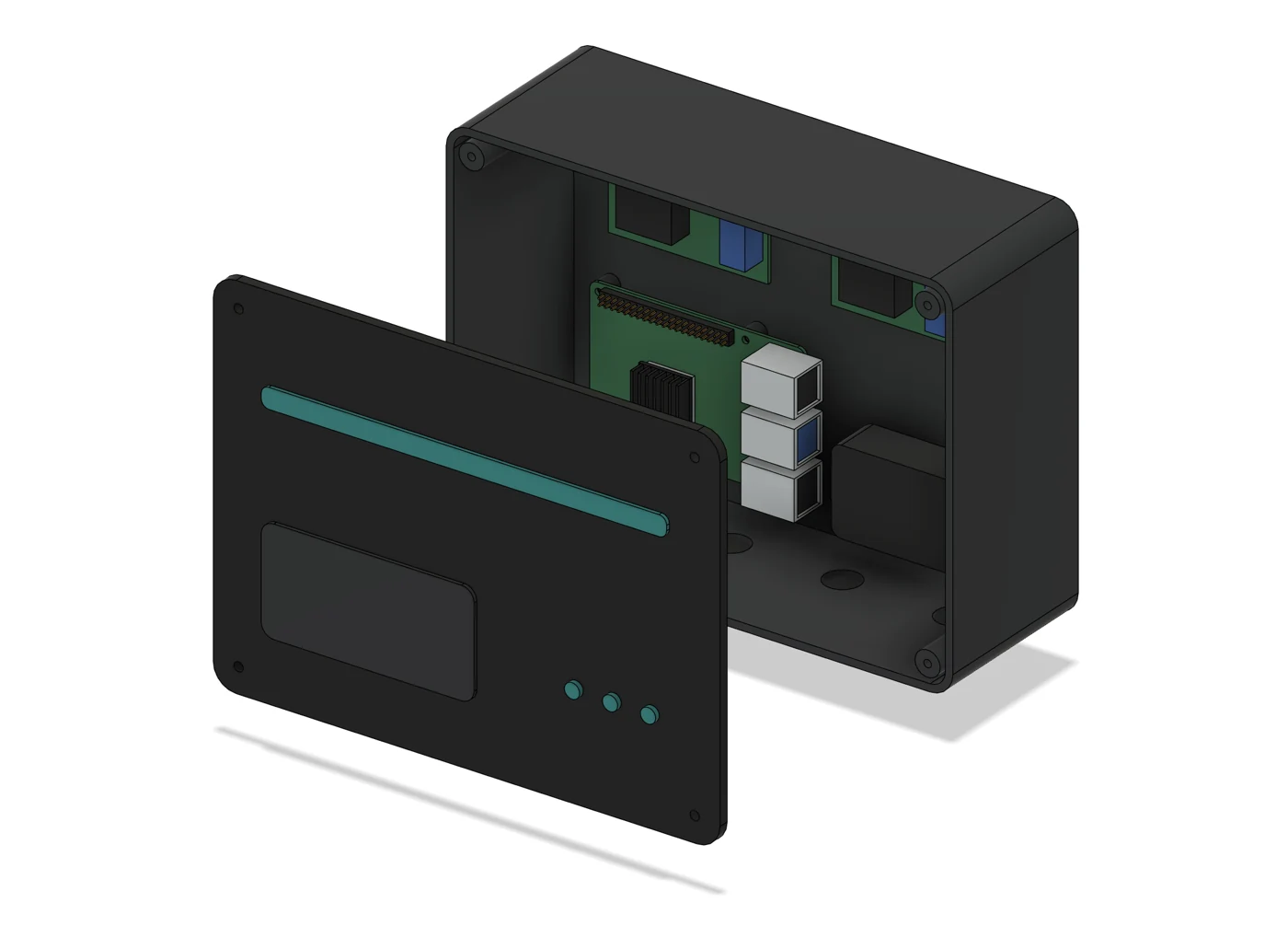

ОБЧИСЛЮВАЛЬНИЙ МОДУЛЬ
Доступ до кожного вузла.
Основна плата, захоплення відео та інтерфейси розміщені в окремому корпусі зі знімною кришкою. Кабельні вводи зібрані знизу, кріплення до щогли — на задній стінці.
КОМПЛЕКТАЦІЯ ТА ІНТЕРФЕЙСИ
Кожен компонент
має своє завдання.
Склад постачання й виконання радіомодулів фіксуються в пропозиції під вашу платформу.
| Вузол | Виконання | Призначення |
|---|---|---|
| Інтернет-термінал | Starlink Mini | Доступ до мережі на місці встановлення; сервіс Starlink оплачується окремо |
| Обчислювач | Raspberry Pi 4 Model B | Мережевий обмін, обробка команд і робота з відеозахопленням |
| Канал керування | ELRS TX + антена Yagi | Діапазон і протокол інтерфейсу узгоджуються з бортом |
| Приймання відео | SKYZONE RX + рупорна антена | Частотне виконання відповідно до аналогового VTX |
| Захоплення відео | AV → USB | Оцифрування аналогового виходу приймача для Raspberry Pi |
| Опора | Телескопічна щогла, тринога, траверса | Встановлення й окреме кріплення радіоблоків |
| Корпус обчислювача | 200 × 150 × 74 мм | Габарит у 3D-моделі, без кабельних вводів і кріплень |
| Живлення | Окремі узгоджені лінії для вузлів | Джерело, перетворювачі та кабельний комплект під конфігурацію |
Робоча дальність і затримка залежать від радіомодулів, антен, видимості, мережі та налаштувань відео. Цільові умови враховуємо під час підбору комплекту.
ПИТАННЯ ПРО СТАНЦІЮ
Що варто знати
перед замовленням.
Що робить HARDLINE RELAY?
Це наземний ретранслятор FPV: мережеві команди переходять у канал ELRS, а прийняте аналогове відео повертається до оператора через інтернет.
Чи передається відео через ELRS?
Відео йде окремим трактом: аналоговий передавач борта → рупорна антена → SKYZONE RX → AV/USB-захоплення → Raspberry Pi → інтернет.
Для чого потрібен Starlink Mini?
Він забезпечує інтернет-з’єднання станції там, де доступний сервіс Starlink. Термінал потребує відкритого огляду неба та активного тарифу.
Чи підійде мій FPV-дрон?
Для підбору потрібні діапазон і версія ELRS-приймача, модель аналогового відеопередавача та інтерфейс керування. За цими даними погоджуємо конфігурацію станції.
Яка дальність та затримка?
Єдиного значення для всіх конфігурацій немає: на результат впливають радіотракт, місце встановлення, інтернет-з’єднання та кодування відео. Вкажіть свої умови в заявці, щоб отримати відповідну пропозицію.
Чим RELAY відрізняється від HARDLINE LINK?
HARDLINE LINK — модуль зв’язку та керування для інтеграції з платформою. RELAY — винесена наземна станція зі щоглою, ELRS TX та аналоговим відеоприймачем. HARDLINE FLOW виконує інше завдання — оптичне утримання позиції.
Що входить у постачання?
Пропозиція визначає щоглу, антенні кріплення, ELRS TX, SKYZONE RX, Raspberry Pi, захоплення відео, корпуси, живлення та кабелі. Наявність Starlink Mini в комплекті погоджується окремо.
ЗАМОВИТИ HARDLINE RELAY
Зберемо комплект
під вашу платформу.
Залиште контакт і коротко опишіть обладнання. Підготуємо склад станції, вартість та строки постачання.
- ELRS-приймач і робочий діапазон
- Аналоговий VTX та відеоканал
- Наявність Starlink Mini й джерела живлення
- Умови встановлення та потрібна кількість
